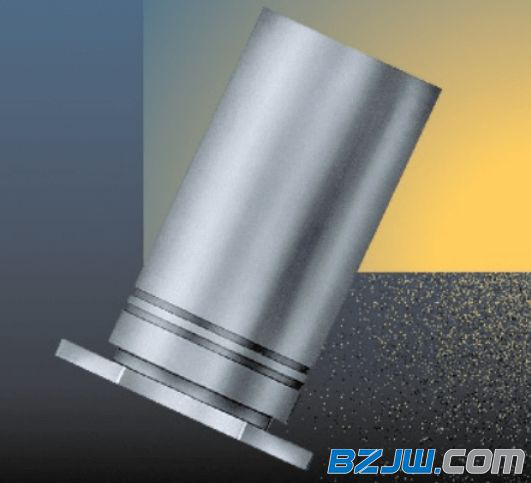

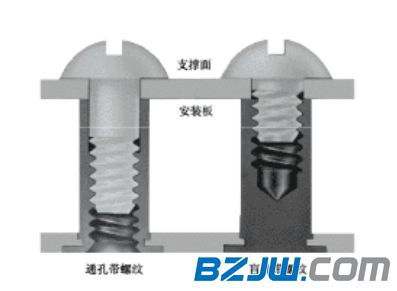

如PEM自扣緊螺柱,采用了已被驗證的自扣緊設計,通過壓力將產品永久性地裝入預先沖好或鉆好安裝孔的薄板中。這種自扣緊螺柱通孔螺紋螺柱裝入安裝板后,螺柱的頭部與安裝面保持齊平。盲孔螺柱的頭部與安裝板表面不僅保持齊平,還必須緊密貼合。無螺紋的螺柱也可安裝于多層面板內,發揮隔斷空間的作用。
不同系列的自扣緊螺柱應用于不同材質的板材當中,S04和BS04螺柱可應用于最薄至.040"/1.02 mm的不銹鋼板材。TSO, TSOS和ITSOA系列自鎖緊螺紋螺柱可應用于最薄至.0257/0.63 mm的板材中。應特殊訂單要求,PEMD自鎖緊螺柱也用未熱處理的碳鋼材料制作,例如SON (通孔帶螺紋)或BSON (盲孔帶螺紋)系列的產品。DSO和DSOS系列產品可應用于靠近安裝板邊緣的安裝環境中。
安裝須知
自扣緊螺柱的DSO和DSOS系列:
1、安裝孔的直徑必須與產品匹配。
2、不允許進行諸如去毛刺之類的二次加工。

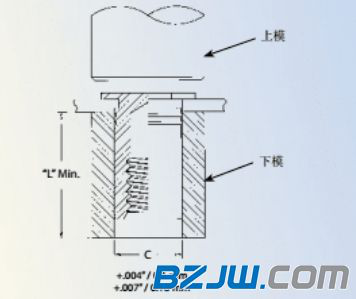

3、按下圖1所示,將緊固件穿過安裝孔并置于下模中。
4、在上模與下模平行的情況下,施加一定的擠壓力,將螺柱安裝到板材中,安裝完畢后,螺柱頭平面與安裝板面齊平。
圖1 自扣緊螺柱DSO、DSOS系列
自扣緊螺柱的SO, sOs, SOA, SO4, BSO, BSOS, BSOA,和BSO4系列:
1、在安裝板上沖出或鉆出相應尺寸的安裝孔。不允許進行諸如去毛刺之類的二次加工。

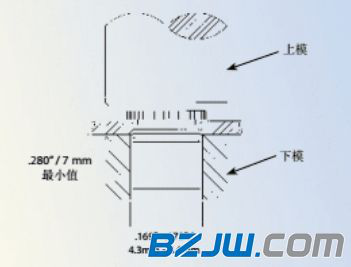

2、如下圖2所示,將緊固件穿過安裝孔置于下模中。
3、在上模與下模平行的情況下,施加擠壓力,將螺柱鉚接至板材中,安裝完畢后,螺柱頭平面與安裝板面齊平。
圖2 自扣緊螺柱SO, sOs, SOA, SO4, BSO, BSOS, BSOA,和BSO4系列
自扣緊螺柱的TSO,TSOS,和TSOA系列:
1、在安裝板上沖出或鉆出相應尺寸的安裝孔。千萬不要進行諸如去毛刺之類的二次加工。

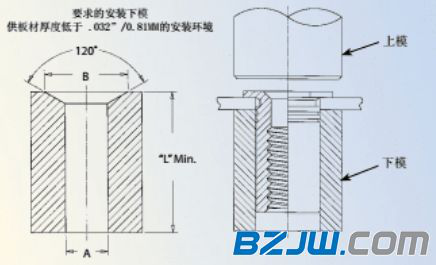

2、如下圖3所示,將緊固件穿過安裝孔并插入下模。
3、在上模與下模平行的情況下,施加一定的安裝力,將螺柱鉚接至板材中,且需要如下圖3所示的安裝下模將產品安裝到.025"-.032" /0. 63-0.81毫米的板材中。安裝板厚度如超過.032 " /0.81毫米,則不需要使用經過倒角的下模。
圖3 自扣緊螺柱TSO,TSOS,和TSOA系列
